Descripción

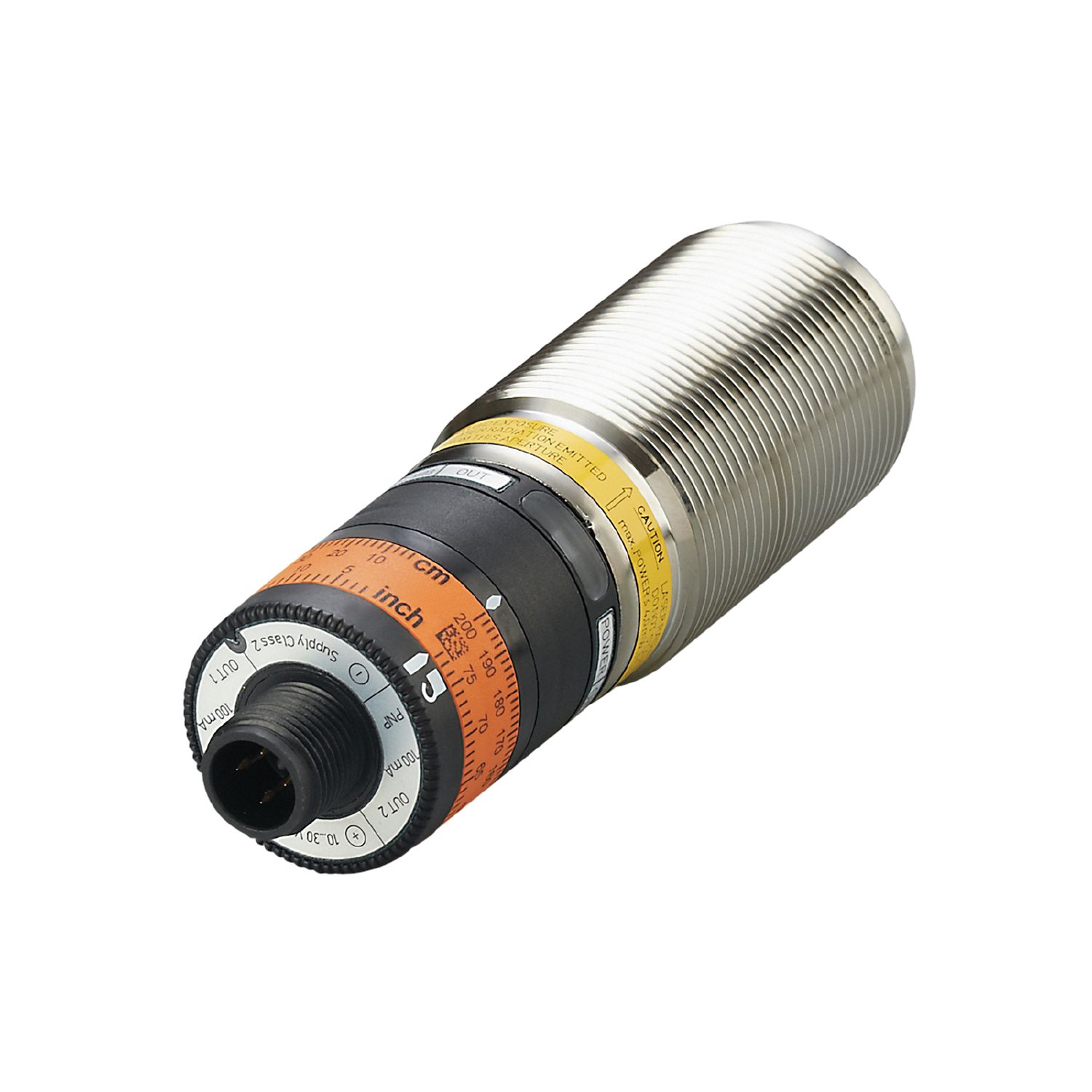

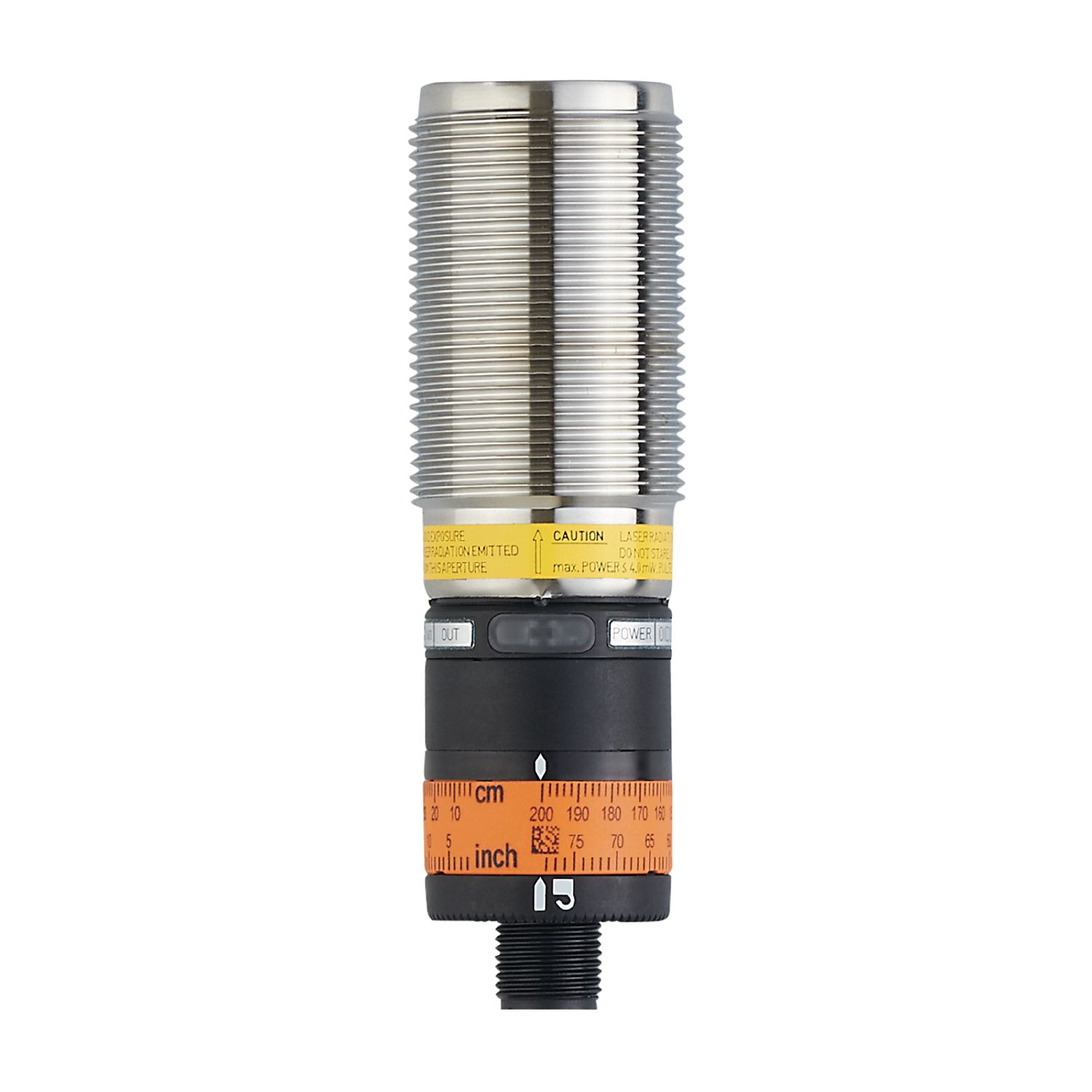

IFM OID200
Sensor de distancia óptico
OID200
OIDLCPKG/US
- Alcance muy amplio mediante medición del tiempo de propagación de la luz
- Supresión fiable del fondo y detección independientemente del color
- Ajuste sencillo del punto de conmutación por medio de un anillo de ajuste giratorio con bloqueo
- Detección fiable de superficies brillantes
-
Características del producto
Tipo de luz luz roja Clase de protección láser 2 Campo de aplicación
Característica especial Supresión de fondo Datos eléctricos
Tensión de alimentación[V] 10…30 DC; («supply class 2» según cULus) Consumo de corriente[mA] 75; (24 V) Clase de protección III Protección contra inversiones de polaridad sí Tipo de luz luz roja Longitud de onda[nm] 650 Vida útil típ.[h] 50000 Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2 Salidas
Número total de salidas 2 Alimentación PNP Número de salidas digitales 2 Función de salida normalmente abierto / normalmente cerrado; (antivalente) Corriente máxima por cada salida[mA] 100 Frecuencia de conmutación DC[Hz] 11 Protección contra cortocircuitos sí Tipo de protección contra cortocircuitos pulsada Resistente a sobrecargas sí Rango de detección
Diámetro máx. del punto luminoso[mm] 5 Dimensiones del punto luminoso aplicables para 2 m Rango de detección – histéresis[%] < 2 Nota sobre el rango de detección con histéresis negro 6% de remisión Supresión de fondo disponible sí Supresión de fondo[m] < 20 Rango de configuración / medición
Rango de medición[m] 0,03…2 Frecuencia de medición[Hz] 33 Interfaces
Interfaz de comunicación IO-Link Tipo de transmisión COM2 (38,4 kBaud) Revisión IO-Link 1.1 Norma SDCI IEC 61131-9 Perfiles Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis Modo SIO sí Datos del proceso analógicos 1 Datos del proceso binarios 1 Tiempo mínimo del ciclo de proceso[ms] 6,6 DeviceIDs compatibles Modo de funcionamiento DeviceID default 373 Condiciones ambientales
Temperatura ambiente[°C] -25…60 Nota sobre la temperatura ambiente En caso de ta < -10 °C es necesaria una fase de calentamiento, el láser está en tal caso apagado Grado de protección IP 65; IP 67 Protección contra luz externa máx.[klx] 10; (sobre el objeto) Homologaciones / pruebas
CEM EN 60947-5-2 Clase de protección láser 2 Nota sobre protección láser atención: luz láser Potencia: <= 4,0 mW Longitud de onda: 650 nm impulso: 1,3 ns No mirar directamente al haz de láser. Evitar el contacto con la luz láser. clase láser: 2 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019. MTTF[años] 239 Datos mecánicos
Peso[g] 207 Dimensiones[mm] M30 x 1,5 / L = 100 Nombre de la rosca M30 x 1,5 Materiales Carcasa: Acero inoxidable; placa frontal: PMMA; ventana LED: PC; PBT; PC; FKM Indicaciones / elementos de mando
Indicación Estado de conmutación LED, amarillo salida de conmutación PIN 4 Disponibilidad LED, verde Escala disponible sí Unidad de indicación cm; inch Elementos de manejo Anillo de ajuste Accesorios
Componentes incluidos tuercas de fijación: 2 x M30, Acero inoxidable Notas
Cantidad por pack 1 unid. Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A Diagramas y curvas

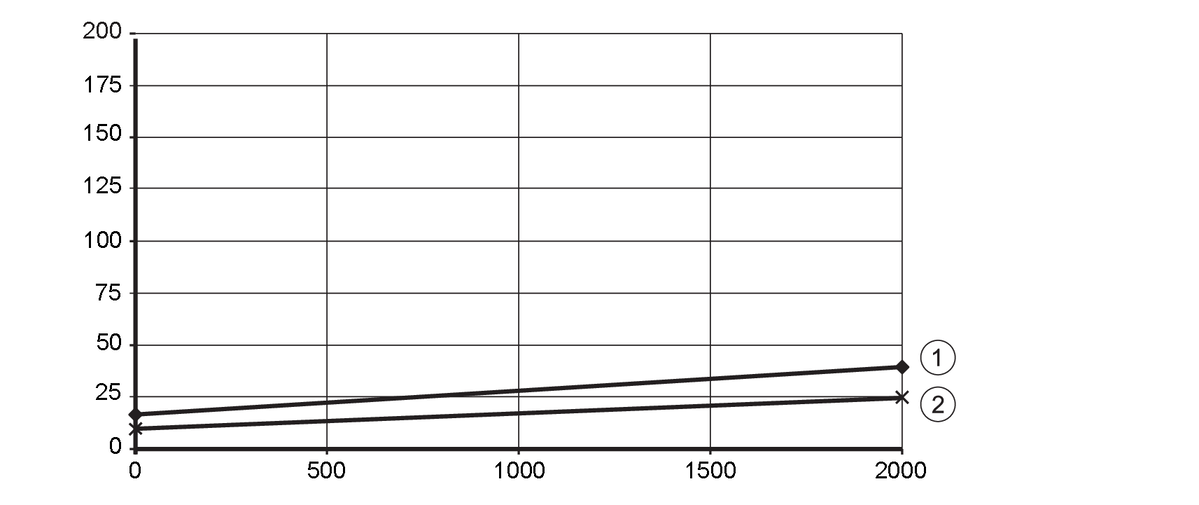

Curva de histéresis x: Distancia [mm] y: Histéresis [mm] 1 = fondo negro 6% de remisión 2 = fondo blanco 90% de remisión
