Descripción

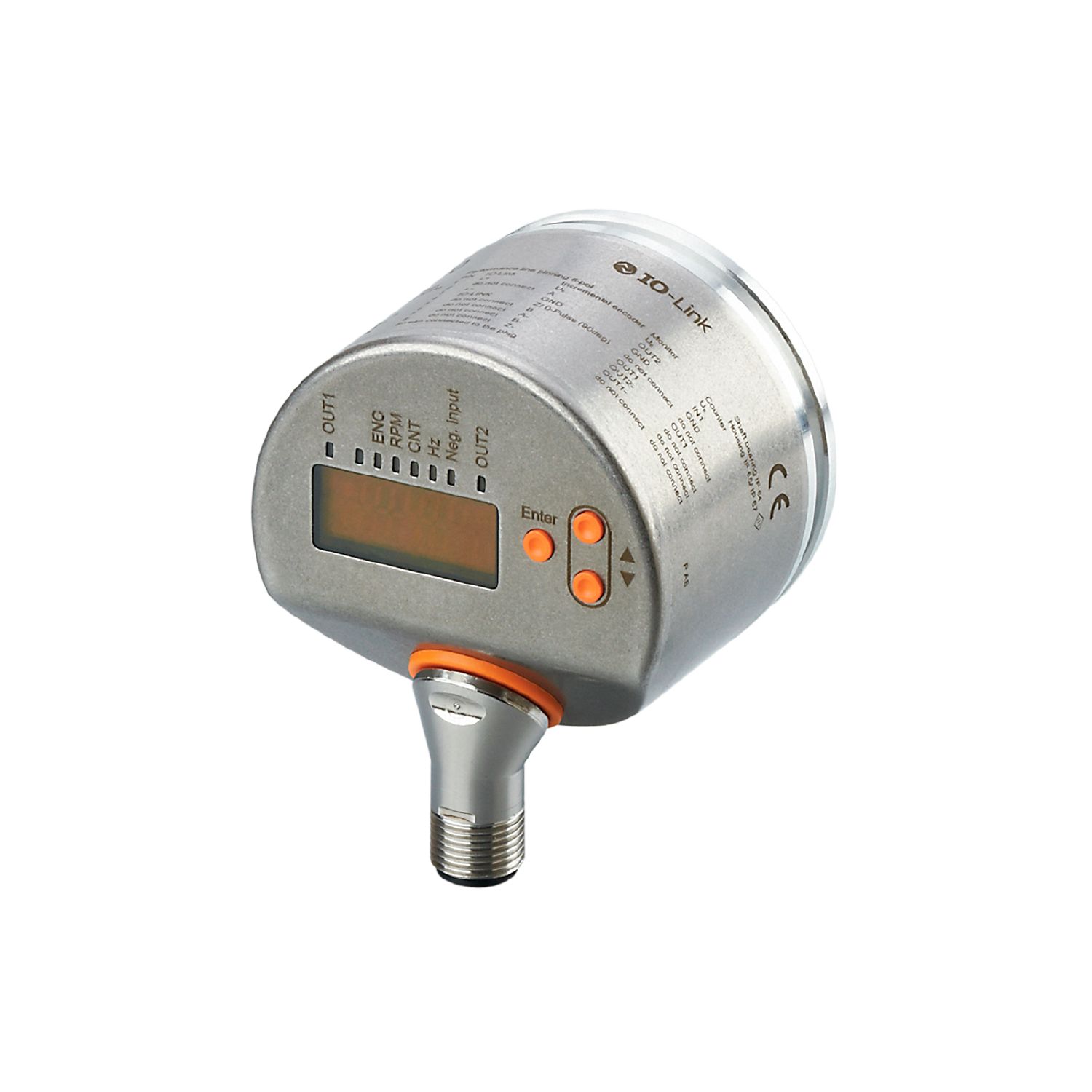

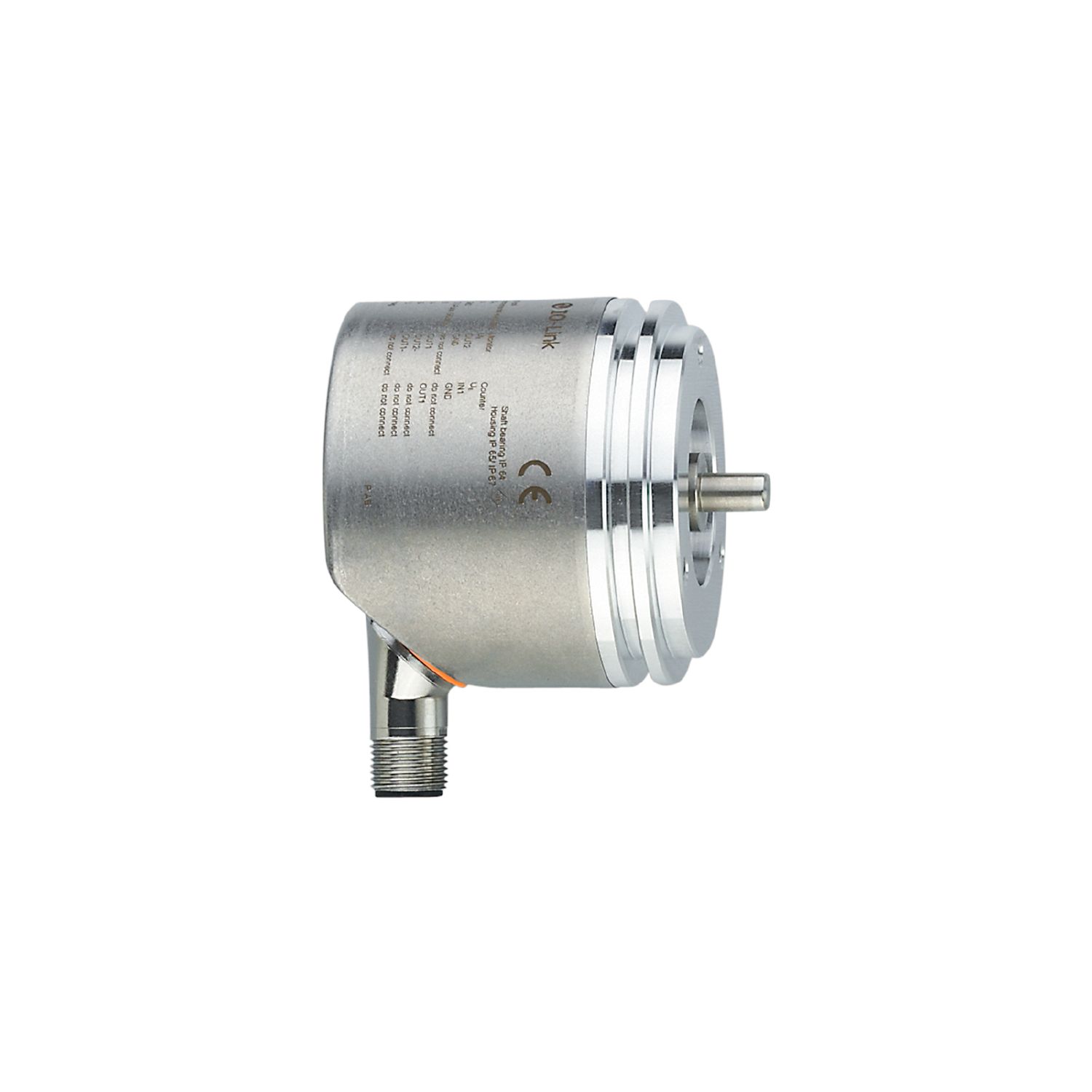

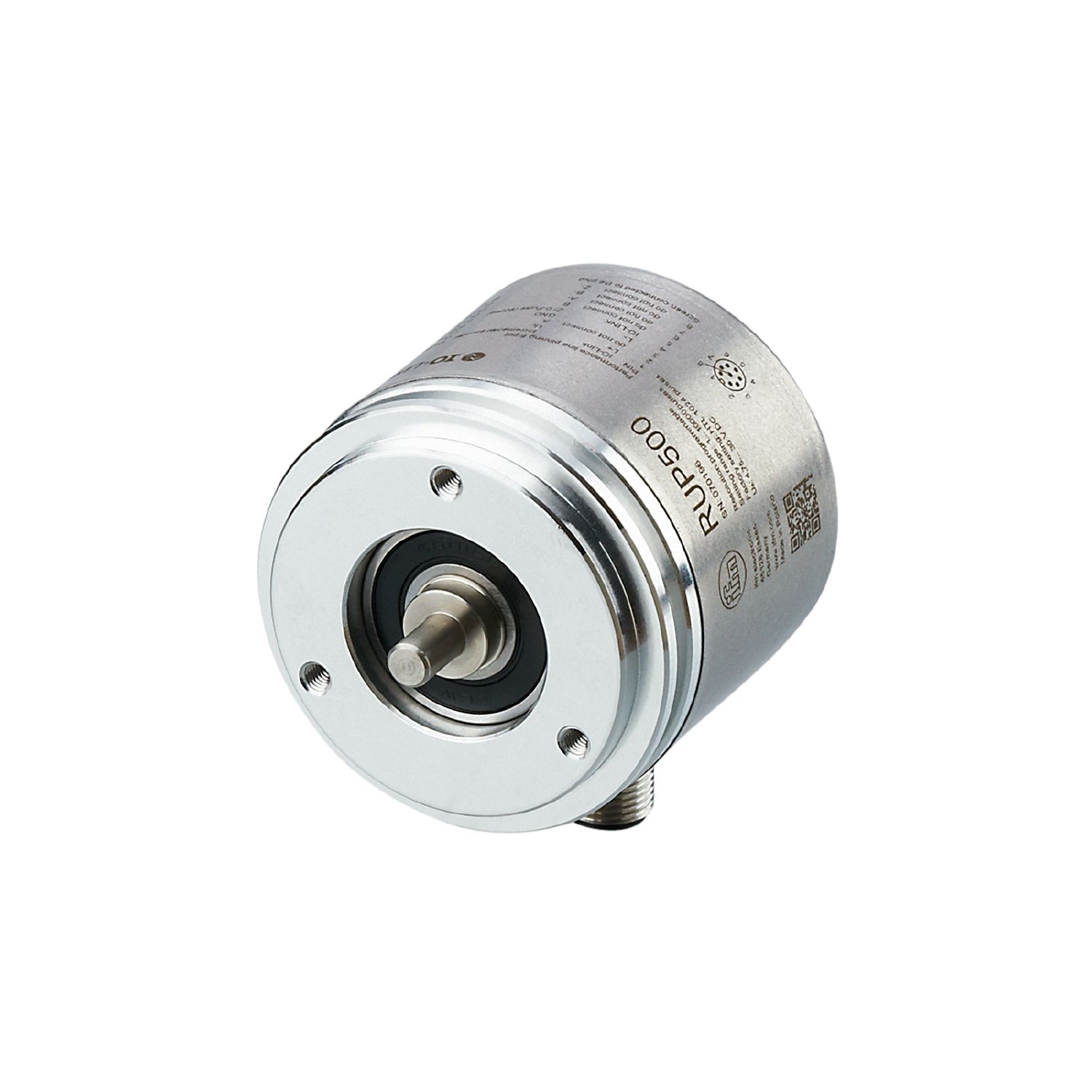

Encóder incremental con eje macizo y pantalla
RUP500
INCREMENTAL ENCODER PERFORMANCE LINE
- Configurable como encóder, controlador de rotación o contador
- Pantalla LED de lectura fácil con indicación alterna en rojo y verde
- Elevada resistencia a choques y vibraciones gracias al principio de exploración magnético
- Resolución programable de 1 … 10.000
- Comunicación y parametrización cómodas a través de IO-Link
Precios de lista sin IVA
Precio de lista:EUR 383,95
Comprobar disponibilidad
Características del producto
| Resolución | 1…10000; (parametrizable; Configuración de fábrica: 1024) impulsos |
| Interfaz de comunicación | IO-Link |
| Versión del eje | eje macizo |
| Diámetro del eje[mm] | 6 |
Campo de aplicación
| Principio de funcionamiento | incremental |
| Sistema de detección | magnético |
| Aplicación | encóder; Monitor de velocidad de rotación; Contador |
Datos eléctricos
| Tensión de alimentación[V] | 4,75…30 DC |
| Consumo de corriente[mA] | < 350 |
| Clase de protección | III |
| Protección contra inversiones de polaridad | sí |
| Velocidad de rotación máx. eléctrica[U/min] | 12000 |
Salidas
| Alimentación | HTL/TTL | |
| Frecuencia de conmutación[kHz] | 1000 | |
| Configuración de fábrica |
|
|
| Protección contra cortocircuitos | sí | |
| Desfase canal A y B[°] | 90 |
Rango de configuración / medición
| Resolución | 1…10000; (parametrizable; Configuración de fábrica: 1024) impulsos |
| Monitor de velocidad de rotación | |||
|---|---|---|---|
| Punto de conmutación SP |
|
||
| Punto de desconmutación rP |
|
||
| Contador | |
|---|---|
| Punto de preselección | 1…9999 |
Precisión / variaciones
| Precisión[°] | 0,1 |
Software / programación
| Opciones de parametrización | encóder; Resolución; Sentido de giro; HTL; TTL; Monitor de velocidad de rotación; Resolución |
Interfaces
| Interfaz de comunicación | IO-Link |
| Tipo de transmisión | COM2 (38,4 kBaud) |
| Revisión IO-Link | 1.1 |
| Modo SIO | sí |
| Tiempo mínimo del ciclo de proceso[ms] | 2,3 |
Condiciones ambientales
| Temperatura ambiente[°C] | -40…85 |
| Temperatura de almacenamiento[°C] | -40…85 |
| Humedad relativa del aire máx.[%] | 95; (condensación no permitida) |
| Grado de protección | IP 65; (en la parte de la carcasa: IP 67; en la parte del eje: IP 64) |
Homologaciones / pruebas
| Resistencia a choques |
|
||
| Resistencia a vibraciones |
|
||
| MTTF[años] | 218 |
Datos mecánicos
| Peso[g] | 437 | |
| Dimensiones[mm] | Ø 58 / L = 64 | |
| Materiales | brida: aluminio; Carcasa: acero inoxidable; cubierta de la pantalla: PEI | |
| Velocidad de rotación máx. mecánica[U/min] | 12000 | |
| Par de apriete inicial máx.[Nm] | 1 | |
| Temperatura de referencia par de apriete[°C] | 20 | |
| Versión del eje | eje macizo | |
| Diámetro del eje[mm] | 6 | |
| Material del eje |
|
|
| Carga máx. axial en el extremo del eje[N] | 40 | |
| Carga máx. radial en el extremo del eje[N] | 60 | |
| Brida de fijación | Brida de unión |
Indicaciones / elementos de mando
| Indicación |
|
Conexión eléctrica
| IO-Link | Conector: 1 x M12, radial, puede usarse axialmente; codificación: A; cuerpo: acero inoxidable; Longitud máx. del cable: 100 m; (IO-Link: max. 20 m) |
Diagramas y curvas

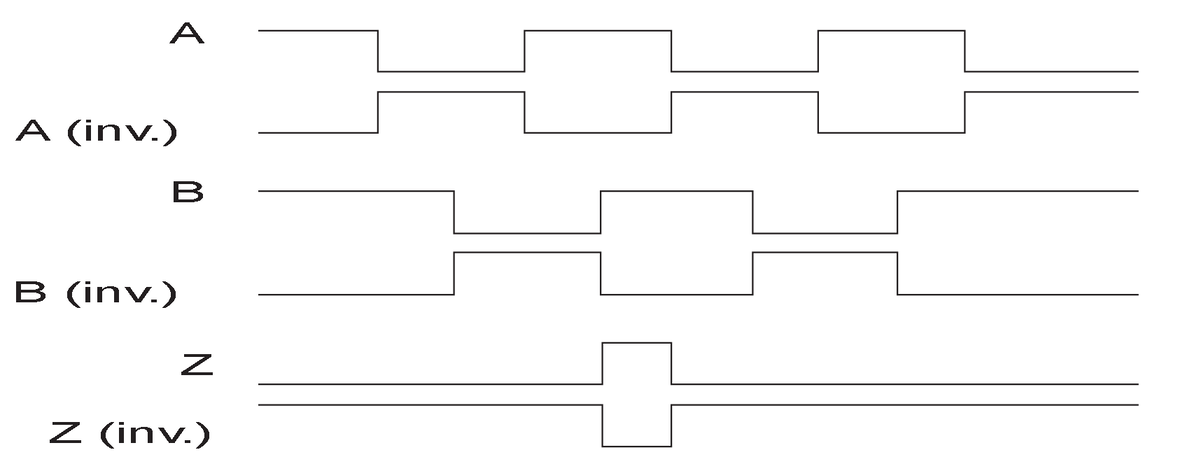

| Diagrama de impulsos
|
|
