Descripción

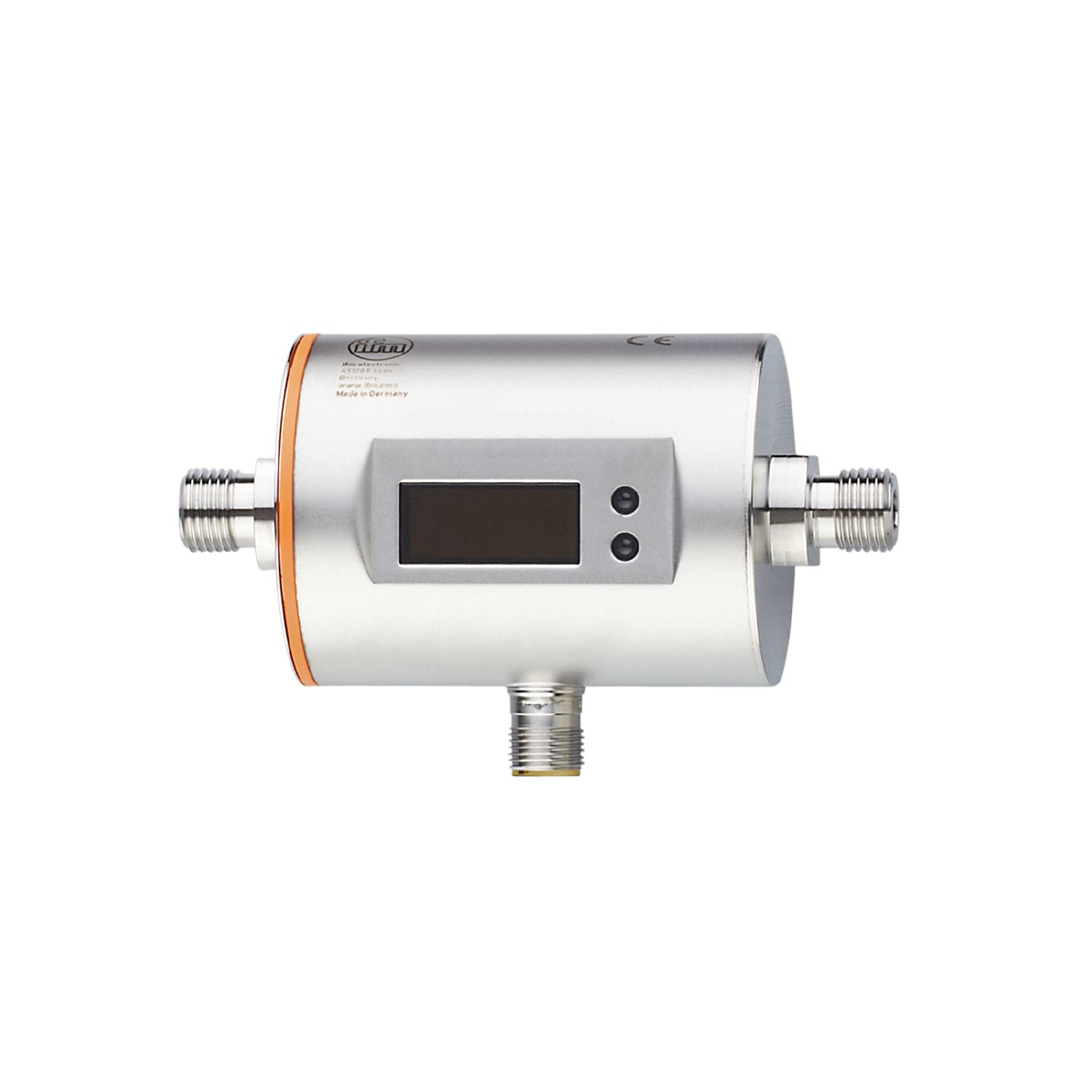

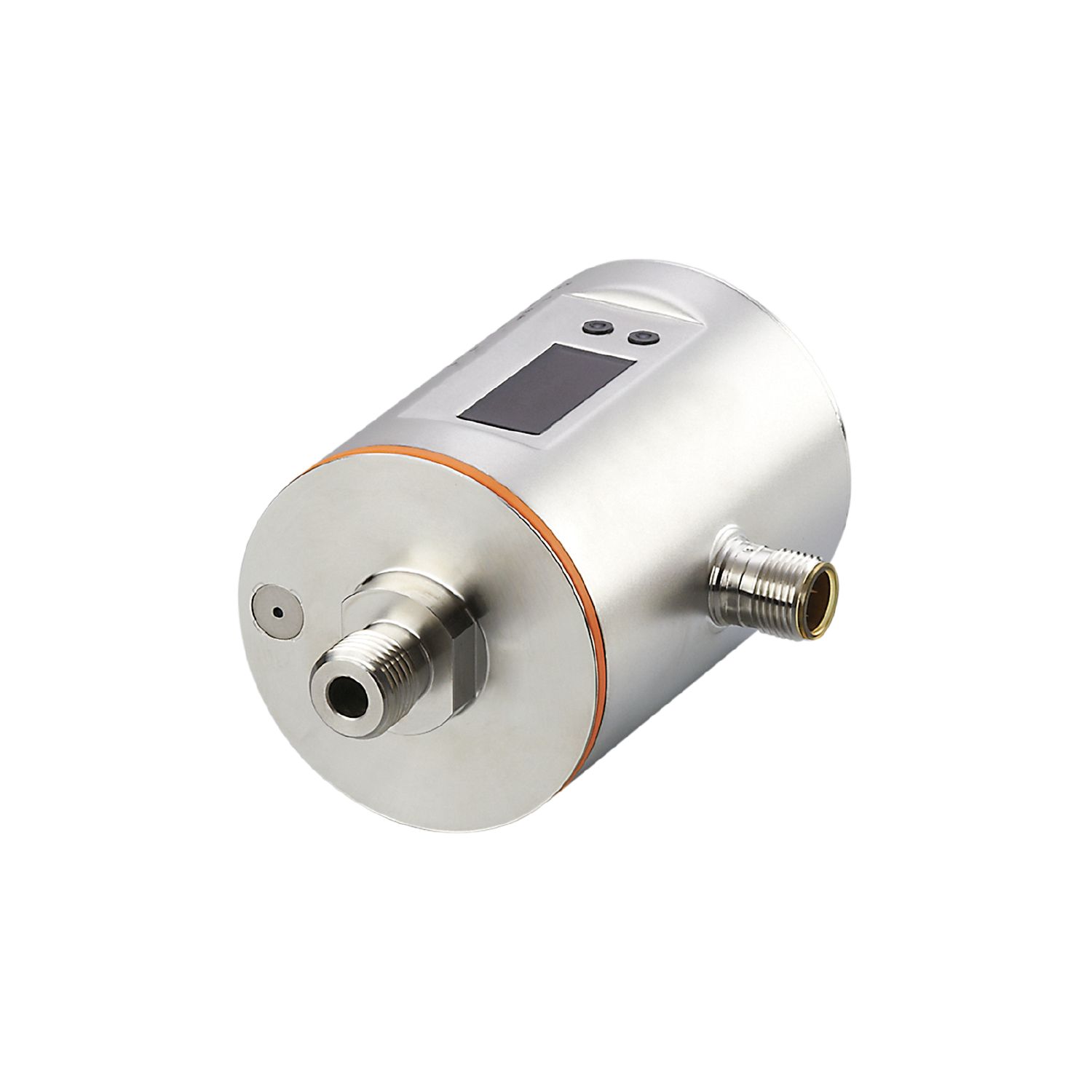

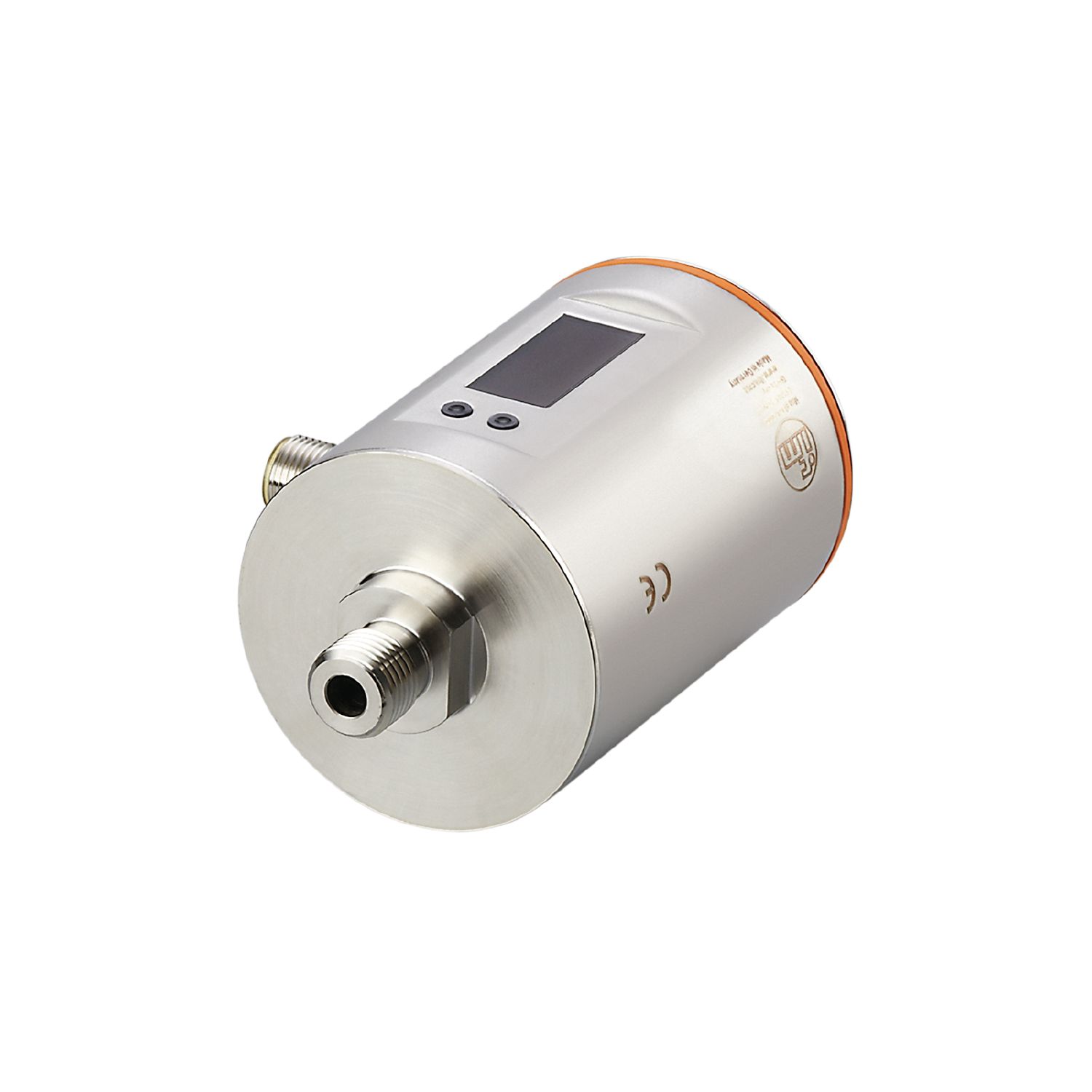

Caudalímetro magneto-inductivo
SM4000
SMR14DXXFRKG/US-100
- Medición precisa del caudal, del consumo y de la temperatura de los fluidos
- Precisión, reproducibilidad y dinámica de medición elevadas
- Con salida de conmutación, analógica y de impulsos
- Pantalla con LED de 4 dígitos de fácil lectura
- Práctico manejo mediante botones o parametrización a través de IO-Link
-
Características del producto
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1 Rango de medición 5…3000 ml/min 0,005…3 l/min Conexión de proceso conexión de rosca G 1/4 rosca exterior DN6 junta plana Campo de aplicación
Característica especial Contactos dorados Aplicación Función totalizador; para aplicaciones industriales Instalación Conexión a la tubería mediante adaptador Fluidos Fluidos líquidos conductores; agua; fluidos acuosos Nota sobre los fluidos conductividad: ≥ 20 µS/cm viscosidad: < 70 mm²/s (40 °C) Temperatura del fluido[°C] 0…60 Resistencia a la presión 10 bar 1 MPa PTMA en aplicaciones según el NRC[bar] 7,3 Datos eléctricos
Tensión de alimentación[V] 18…30 DC; (según MBTS/MBTP) Consumo de corriente[mA] < 80 Clase de protección III Protección contra inversiones de polaridad sí Retardo a la disponibilidad[s] 5 Principio de medición magneto-inductivo Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1 Entradas
Entradas reseteo del contador Salidas
Número total de salidas 2 Señal de salida señal de conmutación; señal analógica; señal de impulsos; IO-Link; (configurable) Alimentación PNP/NPN Número de salidas digitales 2 Función de salida normalmente abierto / normalmente cerrado; (parametrizable) Caída de tensión máx. de la salida de conmutación DC[V] 2 Corriente máxima permanente de la salida de conmutación DC[mA] 200 Número de salidas analógicas 1 Salida analógica de corriente[mA] 4…20; (escalable) Carga máx.[Ω] 500 Salida analógica de tensión[V] 0…10; (escalable) Resistencia mín. de carga[Ω] 2000 Salida de impulsos Caudalómetro Protección contra cortocircuitos sí Tipo de protección contra cortocircuitos pulsada Resistente a sobrecargas sí Rango de configuración / medición
Rango de medición 5…3000 ml/min 0,005…3 l/min Rango de indicación[ml/min] -1999…3600 Resolución[ml/min] 1 Punto de conmutación SP[ml/min] 20…3000 Punto de desconmutación rP[ml/min] 5…2984 Punto inicial analógico ASP[ml/min] 0…2400 Punto final analógico AEP[ml/min] 600…3000 Supresión de caudal bajo LFC[ml/min] < 60 Supervisión de cantidades de caudal Valor de impulso 1…3000 ml Longitud de pulso[s] 0,008…2 Supervisión de temperatura Rango de medición[°C] -20…80 Resolución[°C] 0,2 Punto de conmutación SP[°C] -19,2…80 Punto de desconmutación rP[°C] -19,6…79,6 Punto inicial analógico[°C] -20…60 Punto final analógico[°C] 0…80 En intervalos de[°C] 0,2 Precisión / variaciones
Supervisión de caudal Precisión en el rango de medición ± (2 % MW + 0,5 % MEW) Repetibilidad ± 0,2% MEW Supervisión de temperatura Precisión[K] ± 2,5 (Q > 0,5 l/min) Tiempos de respuesta
Supervisión de caudal Tiempo de respuesta[s] 0,15; (dAP = 0, T19) Temporización ajustable dS, dr[s] 0…50 Atenuación del valor del proceso dAP[s] 0…5 Supervisión de temperatura Tiempo de respuesta dinámico T05 / T09[s] T09 = 40 (Q > 1 l/min) Software / programación
Opciones de parametrización Supervisión de caudal; contador de cantidades; Contadores con visualizador y con preselección; Supervisión de temperatura; histéresis / ventana; normalmente abierto / normalmente cerrado; lógica de conmutación; salida de corriente/tensión/impulsos; Temporización de arranque; pantalla desactivable; Unidad de indicación Interfaces
Interfaz de comunicación IO-Link Tipo de transmisión COM2 (38,4 kBaud) Revisión IO-Link 1.1 Norma SDCI IEC 61131-9 Perfiles Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis Modo SIO sí Clase de puerto de maestro requerido A Datos del proceso analógicos 3 Datos del proceso binarios 2 Tiempo mínimo del ciclo de proceso[ms] 4 DeviceIDs compatibles Modo de funcionamiento DeviceID default 671 Condiciones ambientales
Temperatura ambiente[°C] -10…60 Temperatura de almacenamiento[°C] -25…80 Grado de protección IP 67 Homologaciones / pruebas
CEM DIN EN 60947-5-9 Homologación CPA Número de modelo 007MI Clase de precisión – Error máximo permitido ± 2,5 % FS Q (min) 0,0003 m³/h Q (t) – Q (max) 0,18 m³/h Resistencia a choques DIN IEC 68-2-27 20 g (11 ms) Resistencia a vibraciones DIN IEC 68-2-6 5 g (10…2000 Hz) MTTF[años] 144 Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud Datos mecánicos
Peso[g] 536,5 Dimensiones[mm] Ø 54 / L = 110 Materiales inox (1.4404 / 316L); PBT-GF20; PC; FKM; TPE Materiales en contacto con el fluido inox (1.4404 / 316L); PEEK; FKM Conexión de proceso conexión de rosca G 1/4 rosca exterior DN6 junta plana Indicaciones / elementos de mando
Indicación Unidad de indicación 6 x LED, verde (ml/min, l/h, l, m³, °C, 10³) Estado de conmutación 2 x LED, amarillo valores de medición pantalla alfanumérica, 4 dígitos programación pantalla alfanumérica, 4 dígitos Notas
Notas MW = Valor de medición MEW = valor final del rango de medición Cantidad por pack 1 unid. Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A; Contactos: dorado Diagramas y curvas

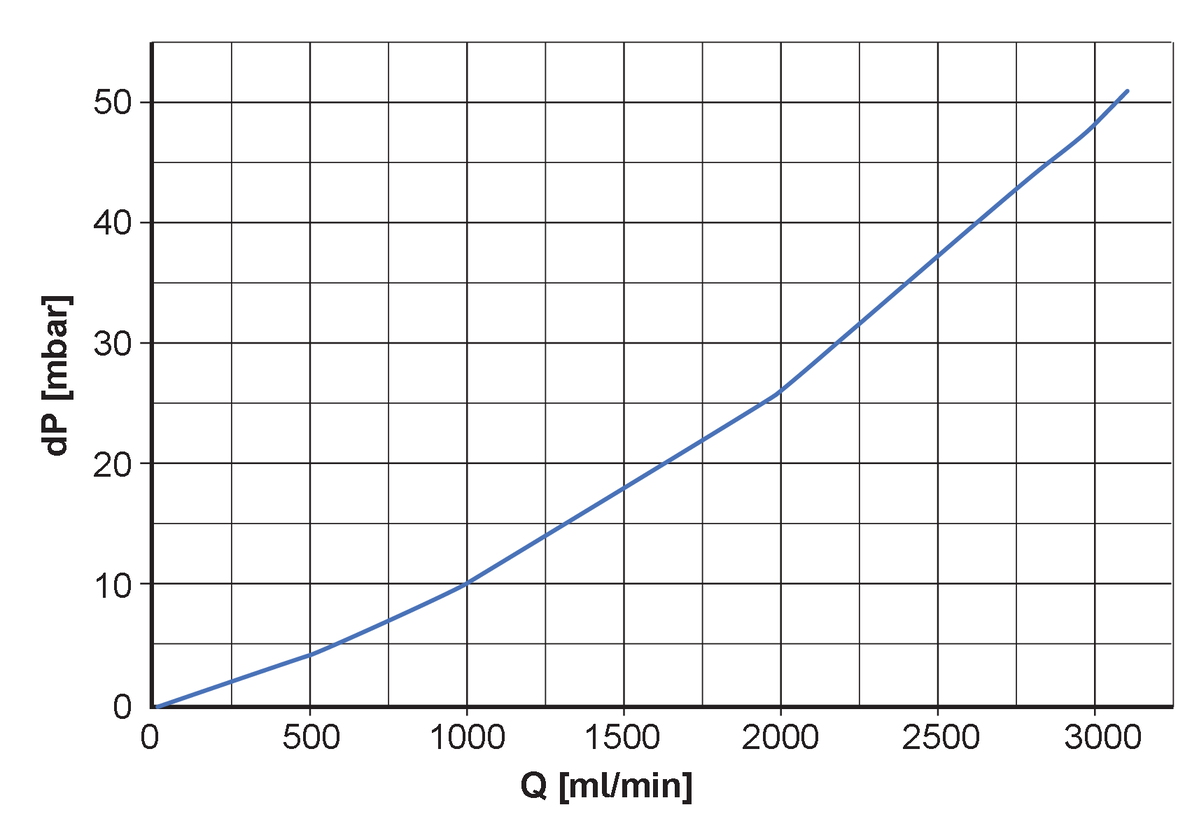

Pérdida de carga dP Pérdida de carga Q cantidad de caudal
