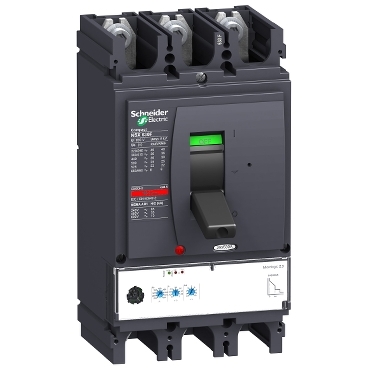

INTERRUPTOR SCHNEIDER ELECTRIC NSX630N CON RELÉ ELECTRÓNICO – 3X630 AMP – 50 KA
Este Compact NSX63N es un completo disyuntor fijo 3P 3d diseñado para optimizar el espacio y la capacidad de corte. Es una opción óptima para todas las aplicaciones estándar y específicas. La capacidad de corte (Icu) es de 5kA rms a 415VCA 5/6Hz. La tensión de funcionamiento es de 69VCA 5/6Hz. Este producto incluye una unidad de desconexión Micrologic 2.3 electrónica, con una clasificación de 63 A. La unidad de desconexión Micrologic 2.3 proporciona protecciones ajustables de largo y corto tiempo, así como protección instantánea fija. Esta versión de 3 polos (14mm x 255mm x 11mm) incluye una variedad de funciones y accesorios opcionales. Cumple con las normas internacionales (IEC 6947), CCC, EAC y especificaciones marítimas
Especificaciones
Principal
| Gama |
ComPact |
| Nombre del producto |
Compact NSX |
| Gama de producto |
ComPact NSX400…630 DC |
| Nombre abreviado del equipo |
NSX630H |
| Tipo de producto o componente |
Interruptor automático |
| Función |
Para corriente> 0,1 A |
| Number of poles |
3P |
| descripción de polos protegidos |
3t |
| [In] Corriente nominal |
630 A en 40 °C |
| [Ue] Tensión nominal de empleo |
690 V AC 50/60 Hz |
| Tipo de red |
CA |
| Frecuencia de red |
50/60 Hz |
| poder de seccionamiento |
Sí acorde a Icu |
| categoría de empleo |
Categoría A |
| [Icu] rated ultimate short-circuit breaking capacity |
85 kA en 240 V AC 50/60 Hz acorde a UL 508
65 kA en 480 V AC 50/60 Hz acorde a UL 508
100 kA Icu en 220/240 V AC 50/60 Hz acorde a En> 50 A
35 kA Icu en 525 V AC 50/60 Hz acorde a En> 50 A
50 kA Icu en 500 V AC 50/60 Hz acorde a En> 50 A
65 kA Icu en 440 V AC 50/60 Hz acorde a En> 50 A
70 kA Icu en 380/415 V AC 50/60 Hz acorde a En> 50 A
20 kA en 600 V AC 50/60 Hz acorde a UL 508
20 kA Icu en 660/690 V AC 50/60 Hz acorde a En> 50 A |
| Performance level |
H 70 kA 415 V AC |
| unidad de control |
Micrologic 2.3 |
| tecnología de unidad de disparo |
Electrónico |
| funciones de protección de unidad de control |
LSoI |
| Tipo de control |
Maneta |
| Circuit breaker mounting mode |
Fijo |
Complementario
| [Ui] Tensión nominal de aislamiento |
800 V AC 50/60 Hz |
| [Uimp] Resistencia a picos de tensión |
8 kV |
| [Ics] rated service short-circuit breaking capacity |
11 kA en 525 V AC 50/60 Hz acorde a En> 50 A
10 kA en 660/690 V AC 50/60 Hz acorde a En> 50 A
100 kA en 220/240 V AC 50/60 Hz acorde a En> 50 A
50 kA en 500 V AC 50/60 Hz acorde a En> 50 A
65 kA en 440 V AC 50/60 Hz acorde a En> 50 A
70 kA en 380/415 V AC 50/60 Hz acorde a En> 50 A |
| Durabilidad mecánica |
15000 ciclos |
| Durabilidad eléctrica |
2000 ciclos en 690 V In
6000 ciclos en 690 V In/2
4000 ciclos en 440 V In
8000 ciclos en 440 V In/2 |
| Soporte de montaje |
Placa posterior |
| conexión superior |
Frontal |
| conexión hacia abajo |
Parte delantera |
| Paso de conexión |
45 mm |
| Tipo de protección |
L : for protección de sobrecarga (mucho tiempo)
Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo
I : for prot.contra cortocirc.(inst.) |
| calibre de la unidad de disparo |
630 A en 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) |
9 regulaciones |
| [Ir] long-time protection pick-up adjustment range |
250…630 A |
| Long-time protection delay adjustment type tr |
Fijo |
| [tr] long-time protection delay adjustment range |
16 s en 6 x Ir |
| memoria térmica |
20 minutos antes y después del disparo |
| Short-time protection pick-up adjustment type Isd |
9 regulaciones |
| [Isd] Short-time protection pick-up adjustment range |
1.5…10 x Ir |
| Short-time protection delay adjustment type tsd |
Fijo |
| Instantaneous protection pick-up adjustment type Ii |
Fijo |
| [Ii] instantaneous protection pick-up adjustment range |
6900 A |
| protección contra fugas a tierra |
Sin |
| selectividad lógica ZSI |
Sin |
| Number of slots for electrical auxiliaries |
6 ranura(s) |
| señalizaciones en local |
Listo para operar, estado 1 LED parpadeante – tipo de cable: verde)
Sobrecarga, estado 1 LED 105 % Ir – tipo de cable: rojo)
Sobrecarga, estado 1 LED 90 % Ir – tipo de cable: naranja) |
| Width (W) |
140 mm |
| Height (H) |
255 mm |
| Depth (D) |
110 mm |
| Peso del producto |
6,2 kg |
Entorno
| Normas |
HB2 |
| Certificaciones de producto |
CCC
generador
Marina |
| Categoría de sobretensión |
Clase II |
| Clase de potección contra descargas eléctricas |
Clase II |
| Grado de contaminación |
3 acorde a IK07 |
| Grado de protección IP |
IP40 conforming to IEC 60529 |
| Grado de protección IK |
IK07 conforming to IEC 62262 |
| Temperatura ambiente de operación |
-25…70 °C |
| Temperatura ambiente de almacenamiento |
-50…85 °C |
| humedad relativa |
0…95 % |
| altitud máxima de funcionamiento |
0…2000 m sin disminución
2000 m … 5000 m con restricciones |
Unidades de embalaje
| Tipo de unidad de paquete 1 |
PCE |
| Número de unidades en el paquete 1 |
1 |
| Paquete 1 Altura |
15,0 cm |
| Paquete 1 Ancho |
16,0 cm |
| Paquete 1 Longitud |
29,0 cm |
| Paquete 1 Peso |
5,771 kg |
| Tipo de unidad de paquete 2 |
S04 |
| Número de unidades en el paquete 2 |
3 |
| Paquete 2 Altura |
30,0 cm |
| Paquete 2 Ancho |
40,0 cm |
| Paquete 2 Longitud |
60,0 cm |
| Paquete 2 Peso |
18,079 kg |
Información Logística
| País de Origen |
ES |
Garantía contractual
| Periodo de garantía |
18 months |
